Architekturwettbewerb mit Augmented Reality erlebbar machen

Strategische Planung Vorstudien Digitale Planung

21.03.2022 — Die Schulanlage Muoshof in Malters, ein Bau aus dem Jahre 1960, benötigt zusätzliche Schulräumlichkeiten.. Aufgrund des Platzmangels schrieb die Gemeinde Malters einen Neubau in einem öffentlichen Wettbewerb aus, den die BfB AG begleitete (mehr Informationen zum Wettbewerb und zum Siegerprojekt im Blogeintrag «Siegerprojekt ‘Papillons’ des Wettbewerbes der Schulanlage Muoshof in Malters» vom 17.02.2022). Die Gemeinde wünschte sich den Einsatz digitaler Technologien im Wettbewerbsverfahren.

Projektwettbewerb mit digitaler Unterstützung

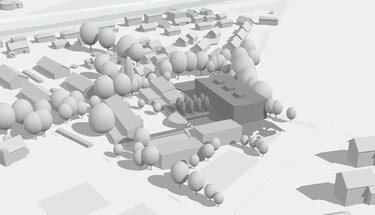

Die BfB AG führte daraufhin erstmals einen Projektwettbewerb mit digitaler Unterstützung durch, bei dem kein herkömmliches Gipsmodell mehr zum Einsatz kam. Vielmehr wurde von den Teilnehmenden bei der Abgabe ein stufengerechtes, digitales 3D-Gebäudemodell eingefordert. Dazu wurde die Firma Esri beigezogen, um mithilfe der Software «ArcGIS» die Daten einfach zu veranschaulichen. Mithilfe dem Werkzeug «FME», das raumbezogene Daten professionell und effizient übersetzt und verarbeitet, wurden die Modelle hinsichtlich der Qualität überprüft und für die nachfolgenden Visualisierungen aufbereitet. Basierend auf «ArcGIS» wurden die BIM-Modelle in den Kontext der Bebauungsstruktur der Gemeinde Malters eingebunden und visualisiert. Es entstand eine webbasierte 3D-Anwendung, die einen problemlosen Vergleich der Architekturmodelle erlaubte.

Über die Mixed-Reality-App «HoloPLANNING» des Schweizer IT-Unternehmens afca ag in Kombination mit der HoloLens-Brille wurde das digitale Gebäudemodell noch vor dem ersten Spatenstich erleb- und begehbar. Die holographischen Inhalte der App sind für alle Teilnehmenden einer Session synchronisiert (Holographic Sharing), was bedeutet, dass alle das Bauvorhaben am selben Ort im selben Zustand sehen. So kann durch verschiedene Bauvarianten oder Bauphasen geschaltet werden, wie in einer Präsentation. Die Darstellung der Hologramme ist dabei so stabil und überzeugend, dass bei der Planungsarbeit auf physische Gipsmodell  verzichtet werden könnte. In der Tabletop-Augmented-Reality-Ansicht wird das Modell direkt im Raum projiziert und die Betrachtung in verschiedenen Zoomstufen ist möglich. Die Inhalte können auch vor Ort und in Originalgrösse visualisiert werden, so dass eine Begehung des Bauvorhabens vor dem ersten Spatenstich möglich ist.

Die Vorteile der digitalen Planung beim Bau
3D-Modelle ermöglichen, dass Wettbewerbseingaben aus neuen Blickwinkeln betrachtet werden können. Das Gebäude kann aus der Sicht eines Passanten, aber auch aus der Vogelperspektive im gesamtplanerischen Kontext der Ortsentwicklung erlebt werden. 3D-Modelle sind selbsterklärend und fördern das gemeinsame Verständnis aller Beteiligten sowie vereinfachen die Diskussion über Bauvorhaben.

Dass sich die Methode vor allem bei involvierten Personen eignet, die nicht aus der Architekturbranche stammen und sich nicht gewohnt sind, Baupläne zu lesen und zu verstehen, zeigte sich im Laufe des Wettbewerbverfahrens. Dank der digitalen Unterlagen konnten Fachjuroren Verbindungen innerhalb der Räume herstellen und sie erkannten umgehend, welche Gebäude den Betriebsablauf sicherstellen und bei welchen Projekten beispielsweise die Anordnung der Zimmer gelungen ist. Auch Gilles Steimen, BIM-Manager der BfB AG, bestätigt: «Der Einsatz von ‘ArcGIS’ und ‘HoloPLANNING’ erlaubt es, Beziehungen der Räume der Schulanlage Muoshof erlebbar zu machen und dadurch umgehend zu erkennen, was möglich ist und was nicht. Dies löst oftmals einen Wow-Effekt bei den Beteiligten aus.»

Wo digitale Methoden sinnvoll genutzt werden können
Die Schulanlage Muoshof in Malters ist eines von mehreren aktuellen Projekten, bei denen die BfB AG Technologien im Bereich digitales Planen zurzeit nutzt, ausbaut und Innovationen weiter fördert. Diese digitalen Methoden bei Bauprojekten möchte die BfB AG auch in Zukunft vermehrt nutzen und weiter vorantreiben. Ausschlaggebend für den Entscheid, in welchem Umfang von digitalen Methoden Gebrauch gemacht werden soll, ist jedoch stets die Bauaufgabe und die Bauherrschaft. Bei Wettbewerben ist es von hoher Wichtigkeit, bei der Verfahrensvorbereitung zu definieren, was von den Projektteilnehmenden eingefordert und welche Daten im Nachgang effektiv genutzt werden, um den Prozess für uns sowie die Eingabe für die Teilnehmenden zu vereinfachen.

Die Chance in der Nutzung der Software «ArcGIS» erkennt die BfB AG insbesondere in Projekten rund um Areal- und Stadtentwicklung. Digitale Pläne dienen als Unterstützung zum Visualisieren von Gegebenheiten und sind dadurch sinnvoll in Themen wie Baurecht oder Öffentlichkeitsarbeit. Die Nutzung von Augmented Reality birgt ein grosses und teilweise noch unentdecktes Potential und würde für Architekturwettbewerbe einen grossen Schritt bedeuten.

Video ansehen

Bauherrschaft: Gemeinde Malters
Architektur: Bürgi Burkhard von Euw, Zürich
